石灰与石膏是建筑与土木工程中两种最常用的气硬性胶凝材料，名字相近，性能却大有不同。理解它们的成分、水化硬化机理和适用场景，是选材与施工的基础。

一、成分与来源

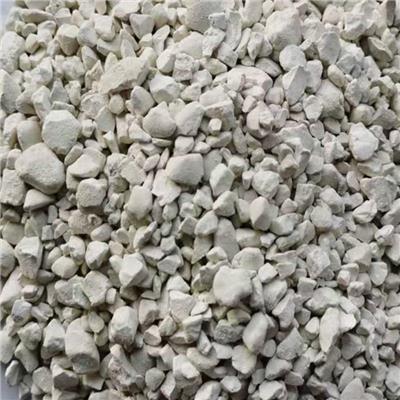

石灰的主要成分是氧化钙（CaO），由石灰石（碳酸钙）在900—1100℃下煅烧分解而成。建筑上常用的有生石灰（块状CaO）、生石灰粉和消石灰（氢氧化钙Ca(OH)₂）。

石膏的主要成分是硫酸钙。建筑石膏由二水石膏（CaSO₄·2H₂O）在约107—170℃下煅烧脱水，得到半水石膏（CaSO₄·0.5H₂O），也称熟石膏。其纯度、细度和煅烧温度决定了石膏的强度与凝结时间。

两者来源不同：石灰取自碳酸盐岩石，石膏取自硫酸盐矿物或工业副产石膏（如脱硫石膏、磷石膏）。

二、水化硬化机理

石灰的硬化分两步：一是消石灰与空气中的二氧化碳反应，生成碳酸钙并析出水分（碳化）；二是游离水分蒸发，氢氧化钙结晶。由于依赖空气中CO₂，硬化慢、强度低，且表面碳化后会阻碍内部继续碳化，故石灰不宜用于潮湿环境。

石膏的硬化则是水化—结晶过程：半水石膏加水后重新水化成二水石膏，晶体相互交织形成网络结构而硬化。这一过程快、体积微膨胀，硬化后内部毛细孔隙多，因而表观密度小、保温性好。

三、性能对比

1. 凝结时间：石膏凝结快（数分钟至数十分钟），可加缓凝剂调节；石灰凝结慢，需较长时间才能建立强度。
2. 强度：石膏硬化体抗压强度较低但稳定；石灰强度更低且增长缓慢。
3. 耐水性：两者都属气硬性材料，耐水性差。石膏长期浸水会软化，石灰更甚。但石膏耐水性略优于石灰，可用于室内但不宜用于室外或潮湿部位。
4. 体积变化：石膏硬化时微膨胀，不易开裂，适合做抹面与装饰；石灰硬化时收缩较大，易干缩开裂，常需掺砂或与水泥混合使用。
5. 防火性：石膏含结晶水，遇火时释放水蒸气吸热，具有良好防火性能；石灰层则不然，且在高温下可能发生体积变化。

四、常见应用

石灰：配制石灰砂浆、石灰乳涂料，用于墙面抹灰；与黏土拌合制成灰土，用作地基垫层；在工业上用于脱硫、制碱、水处理调pH等。

石膏：建筑石膏用于粉刷石膏、石膏砂浆；高强石膏用于模具、装饰制品；石膏板广泛用于内隔墙与吊顶；医学上还用熟石膏制作固定用的石膏绷带。

五、使用注意

一是防潮。两者均属气硬性胶凝材料，储存应干燥防雨，施工后应保持通风，避免水浸导致软化或返潮。二是配比。掺加骨料、缓凝剂或活性掺合料（如粉煤灰）时应先试验。三是旧墙翻新。石灰抹灰与石膏抹灰的接口易因收缩差异开裂，应做界面处理或避免交界处直接相拼。

六、

石灰与石膏虽同属传统气硬性胶凝材料，但在化学成分、水化硬化机理与使用性能上有本质区别：石灰以碳酸钙体系为主，碳化缓慢、收缩较大；石膏以硫酸钙体系为主，水化快、微膨胀、防火好。工程选材之际，应按构件所处的干湿环境、力学要求和施工速度合理选择；也能把二者搭配组合，使性能价格比更好地满足需要。
